Station de pointage d'antenne satellitaire

Résumé

Station de pointage d’antenne satellitaire est un projet de microcontrôleurs réalisé à l’EPFL au printemps 2026 dans le cadre du cours MICRO-210. Le but était de construire, à l’échelle d’un microcontrôleur 8 bits, une station capable de pointer une antenne miniature vers des satellites stockés en mémoire.

Le système tourne sur une carte STK-300 avec un ATmega128L à 4 MHz. Il pilote un moteur pas-à-pas X27.168 pour l’azimut, un servomoteur Futaba S3003 pour l’élévation, un écran LCD HD44780 2×16, une télécommande infrarouge RC5, un buzzer piézoélectrique, une liaison UART à 19 200 bauds et une base satellites persistante en EEPROM.

La contrainte qui rend le projet vraiment intéressant : tout est écrit en assembleur AVR, sans ligne de C. Chaque timer, interruption, registre, flag, bit d’EEPROM et cycle d’attente est manipulé explicitement.

Projet réalisé avec Lars Clausen.

Dépôt GitHub : AboutJean/MCU-station-pointage-de-sattelites

System init... OK
FSM ready.

1. Introduction

1.1 Contexte et inspiration

Le réseau ESTRACK de l’ESA utilise des antennes paraboliques réparties sur le globe pour communiquer avec des satellites. Chaque antenne doit pointer vers une cible en orbite avec une précision de l’ordre du dixième de degré, en contrôlant deux axes :

• l’azimut, rotation horizontale sur 0°–360° ;
• l’élévation, inclinaison verticale sur 0°–90°.

Notre projet reprend ce concept en version miniature : une station de pointage capable de stocker des satellites, de s’orienter automatiquement vers eux, ou de balayer le ciel pour retrouver ceux qui correspondent à l’élévation courante.

Le choix de l’assembleur n’était pas du masochisme, même si le Git log suggère parfois le contraire. C’était le cœur pédagogique du projet : programmer en AVR force à comprendre exactement ce que fait le processeur à chaque cycle d’horloge. Chaque bit de chaque registre a une signification, et aucune abstraction ne vient masquer le matériel.

1.2 Ce que fait le système

La station sait faire trois choses :

1. Pointer manuellement : l’utilisateur contrôle l’azimut et l’élévation à la télécommande, comme avec un joystick.
2. Pointer automatiquement : l’utilisateur choisit un satellite dans une base de 32 slots EEPROM, puis l’antenne s’y déplace seule par le chemin azimutal le plus court.
3. Scanner le ciel : l’antenne effectue une rotation complète de 360° et détecte les satellites visibles depuis l’élévation actuelle.

1.3 En un coup d’œil

2. Architecture matérielle

2.1 Vue d’ensemble du montage

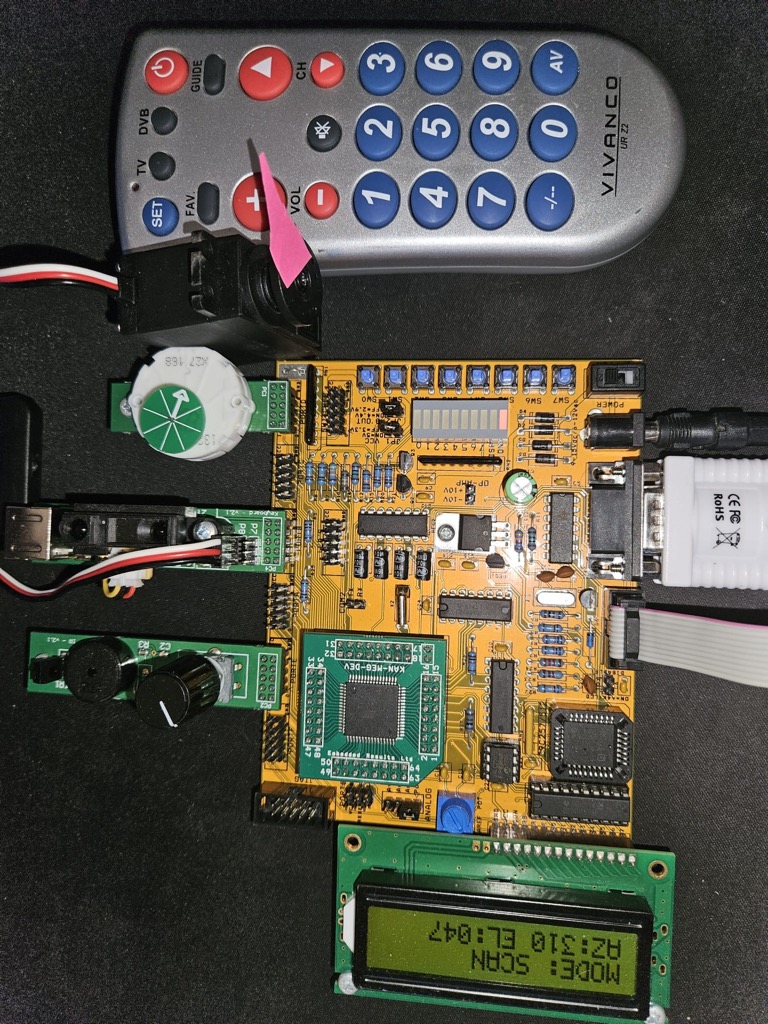

Le système est construit autour de la STK-300. L’ATmega128L reçoit les commandes IR ou UART, met à jour sa machine à états, puis pilote les actionneurs et les retours utilisateur.

2.2 L’ATmega128L, le cerveau

L’ATmega128L est un microcontrôleur AVR 8 bits à architecture Harvard, avec mémoire programme et mémoire données séparées.

Le processeur tourne à 4 MHz avec son oscillateur RC interne. Cette fréquence peut varier d’environ ±3% selon la température. C’est encore compatible avec le décodage RC5, mais seulement parce que la constante T1 a été calibrée à 1870 µs plutôt qu’aux 1778 µs théoriques.

2.3 Le moteur pas-à-pas X27, l’azimut

Le X27.168 est un micro-moteur pas-à-pas bipolaire utilisé dans des tableaux de bord automobiles. Il possède un réducteur interne de 1:180 :

• 6 patterns électriques = 1 tour moteur = 2° à la sortie ;
• 3 patterns = 1° ;
• 1080 patterns = 360°.

motor_sequence_table:
    .db 0x05, 0x01, 0x0B, 0x0A, 0x0E, 0x04

Le X27 n’a pas besoin de pont en H externe dans ce montage. Ses bobines font environ 160 Ω : à 5 V, cela donne environ 31 mA par bobine, ce qui reste dans les capacités des GPIO de l’ATmega128. Le projet attaque donc les bobines directement depuis PORTD[0:3].

Le curseur motor_step_idx avance ou recule dans la table. Un délai de 3 ms entre deux pas laisse le temps à la mécanique de se stabiliser.

2.4 Le servomoteur S3003, l’élévation

Le Futaba S3003 est commandé par un signal PWM à 50 Hz. La position est proportionnelle à la largeur de l’impulsion :

Le Timer1 est configuré en Fast PWM mode 14, avec ICR1 comme TOP :

servo_init:
    sbi    DDRB, 5
    OUTI   TCCR1A, (1<<COM1A1)|(1<<WGM11)
    OUTI   TCCR1B, (1<<WGM13)|(1<<WGM12)|(1<<CS11)
    LDI2   a1,a0, 10000
    sts    ICR1H, a1
    sts    ICR1L, a0
    LDI2   a1,a0, 500
    sts    OCR1AH, a1
    sts    OCR1AL, a0
    STS2   target_ticks, a1,a0
    ret

Le double buffering matériel de OCR1A évite les glitchs : une nouvelle valeur n’est appliquée qu’au prochain passage par TOP.

2.5 L’écran LCD HD44780

Le LCD est interfacé via le bus mémoire externe XMEM de l’ATmega128. Le contrôleur LCD est mappé dans l’espace d’adressage :

Écrire un caractère devient une seule instruction assembleur :

ldi   a0, 'A'
sts   0xC000, a0

Le bus XMEM utilise PORTA pour les données, PORTC pour l’adresse haute et PORTG pour /WR, /RD et ALE. Le bit SRE active le bus externe, avec un wait state SRW10=1 pour respecter le timing du HD44780. Le busy flag doit être vérifié avant chaque écriture.

2.6 La télécommande infrarouge RC5

Le protocole RC5 de Philips encode chaque trame sur 14 bits Manchester :

Le décodeur fonctionne par échantillonnage bit-bang :

1. INT7 se déclenche sur un front descendant ;
2. le firmware attend T1/4 pour se centrer sur le premier bit ;
3. il lit PE7, pousse le bit dans un registre résultat ;
4. il attend T1 et répète 14 fois.

rc5_capture_from_edge:
    WAIT_US (T1/4 - 2)
    ldi     b2, 14
_rc5_loop:
    P2C     PINE, 7
    ROL2    b1, b0
    WAIT_US (T1 - 4)
    DJNZ    b2, _rc5_loop
    com     b0
    ret

Le toggle bit distingue une nouvelle pression d’une touche maintenue. S’il change, c’est un nouvel appui ; s’il reste identique, c’est une répétition. Ce mécanisme alimente held_count pour accélérer le mode MANUEL.

2.7 Le buzzer piézoélectrique

Le buzzer est piloté par bit-banging sur PE2. Le son standard est un petit « doot-doot » descendant de 1500 Hz vers 1000 Hz, sur environ 60 ms.

chirp:
    ldi   _w, 45
_n1:
    sbi   BUZZER_PORT, BUZZER_PIN
    WAIT_US 333
    cbi   BUZZER_PORT, BUZZER_PIN
    WAIT_US 333
    dec   _w
    brne  _n1

    ldi   _w, 30
_n2:
    sbi   BUZZER_PORT, BUZZER_PIN
    WAIT_US 500
    cbi   BUZZER_PORT, BUZZER_PIN
    WAIT_US 500
    dec   _w
    brne  _n2
    ret

2.8 L’interface UART

L’UART0 fonctionne à 19 200 bauds, 8-N-1. Il sert à deux choses :

• miroir LCD : chaque rendu LCD est répliqué sur terminal avec des séquences ANSI/VT100 ;
• injection de commandes : les touches du clavier PC sont converties en commandes RC5 équivalentes.

ESC[H
---- MCU2026-G111 ----
MODE: AUTO   LAYER: IN_MODE
AZ: 0771 steps  EL: 0650 us
ACTION: MOVING
--------LCD--------
L1: Sat: ISS
L2: AZ:257 EL:024
--------------------

Le calcul de baudrate est favorable : UBRR = 4000000 / (16 × 19200) - 1 = 12.02. L’arrondi à 12 donne une erreur d’environ 0.16%, très acceptable. À 115 200 bauds, l’erreur aurait été autour de 8.5%, donc inutilisable.

2.9 Carte des broches

3. Architecture logicielle

3.1 Philosophie de conception

Le code est séparé en deux couches :

Les drivers ne connaissent pas la FSM. Ils exposent des primitives comme step_motor_forward, servo_nudge_up ou load_satellite. Les libs orchestrent ces primitives et maintiennent la logique applicative.

3.2 La machine à états

La FSM est volontairement divisée en deux couches. BROWSING choisit le mode, IN_MODE exécute le mode. Le bouton AV bascule entre les deux. POWER force le retour vers BROWSING depuis n’importe quel état et agit comme arrêt d’urgence.

Le verrou can_transition empêche de changer de mode pendant un mouvement automatique. Sans cette protection, un Go-To interrompu au mauvais moment pourrait désynchroniser la position SRAM et la position physique du stepper.

3.3 La boucle principale

Le firmware suit un pattern coopératif non-préemptif :

Points subtils :

• l’UART est pollé avant le flag IR ;
• quand flag_is_moving = 1, les handlers avancent le mouvement par petits pas, sans OS ni scheduler ;
• les handlers remplissent lcd_l2_buf, puis draw_lcd fait le rendu final ;
• les commandes sont dispatchées avec priorité : POWER, puis overlays, MUTE, AV, puis handler de mode.

3.4 Organisation du code

code_source/
├── main.asm                    Point d'entrée, ISR, dispatch FSM
├── Projet_MC.asmproj           Projet Atmel Studio, ATmega128
│
├── libs/
│   ├── constants.inc           Constantes .equ
│   ├── definitions.asm         Alias registres, constantes HW
│   ├── macros.asm              1840 lignes de macros AVR
│   ├── pinout.inc              Allocation des broches
│   ├── shared_handlers.asm     Colle FSM
│   ├── overlay.asm             Messages transitoires temporisés
│   ├── display.asm             Rendu LCD
│   ├── mode_auto.asm           Mode AUTO
│   ├── mode_manuel.asm         Mode MANUEL
│   └── mode_scan.asm           Mode SCAN
│
├── drivers/
│   ├── rc5_logic.asm           Décodage IR RC5
│   ├── lcd.asm                 Driver HD44780 via XMEM
│   ├── logique_pointage.asm    PWM servo et math pointage
│   ├── 0ec_motor_sequence.asm  Séquence stepper X27
│   ├── eeprom_layout.asm       Base EEPROM
│   ├── timer_manager.asm       Timer2 CTC 1 ms
│   ├── uart_control.asm        Miroir UART et injection
│   ├── buzzer.asm              Bips
│   └── math_revised.asm        Arithmétique 16 bits
│
├── libraries_cours/
│   └── uart_et_strings/
│       └── uart.asm            UART0 fourni par le cours
│
└── Debug/
    ├── Projet_MC.hex           Firmware Intel HEX
    └── Projet_MC.eep           Image EEPROM initiale

L’ordre des .include dans main.asm est critique, car le code assembleur est linéarisé :

.include "libs/definitions.asm"
.include "libs/macros.asm"
.include "libs/constants.inc"
.include "libs/pinout.inc"
.include "libs/shared_handlers.asm"
.include "libs/overlay.asm"
.include "libs/display.asm"
.include "libs/mode_auto.asm"
.include "libs/mode_manuel.asm"
.include "libs/mode_scan.asm"
.include "drivers/rc5_logic.asm"
.include "drivers/logique_pointage.asm"
; ...
.include "drivers/lcd.asm"

lcd.asm est placé en dernier car certaines routines l’appellent avec call plutôt que rcall. Sur AVR, rcall est limité à ±2K mots ; call n’a pas cette limite, mais coûte 2 cycles de plus.

3.5 Conventions de registres

Les registres r0-r15 ne supportent pas ldi, cpi ou andi. Les macros du cours contournent cette asymétrie avec des pseudo-instructions comme _LDI, _CPI et _ANDI.

3.6 La bibliothèque de macros

macros.asm compte environ 1840 lignes. Il fournit :

4. Les trois modes

4.1 Mode MANUEL

Le mode MANUEL fait de la télécommande un joystick :

L’accélération progressive dépend de held_count :

pick_step_size:
    lds   w, held_count
    cpi   w, HOLD_THRESHOLD_FAST
    brsh  _fast
    cpi   w, HOLD_THRESHOLD_MED
    brsh  _med
_slow:
    ldi   a0, HOLD_STEP_SLOW
    ret
_med:
    ldi   a0, HOLD_STEP_MED
    ret
_fast:
    ldi   a0, HOLD_STEP_FAST
    ret

La sauvegarde se fait en deux pressions : le premier GUIDE affiche SAVE:PRESS GUIDE, le second écrit la position courante dans le premier slot EEPROM libre. L’overlay SAVED reste affiché pendant environ 500 ms.

4.2 Mode AUTO

Le mode AUTO est un navigateur de base satellites. Il affiche le nom de la cible et ses coordonnées :

CH+ et CH- passent au satellite valide suivant ou précédent. Les touches 0-9 donnent un accès direct aux premiers slots. Le curseur saute les slots vides, identifiés par l’absence du magic byte 0x5A. Un compteur de sécurité limité à 32 essais évite une boucle infinie si la base est vide.

Le Go-To déclenché par GUIDE se déroule en deux phases :

1. calcul du plus court chemin d’azimut ;
2. mouvement du stepper jusqu’à la cible ;
3. ajustement de l’élévation par servo ;
4. chirp et overlay ARRIVED.

La suppression utilise aussi deux pressions :

1. premier DEL : DEL? PUSH DEL ;
2. deuxième DEL : magic byte mis à 0x00, overlay DELETED ;
3. toute autre touche annule la suppression.

4.3 Mode SCAN

Le mode SCAN effectue un balayage de 360°. Il compare chaque degré d’azimut à la base satellites et détecte les cibles compatibles avec l’élévation courante.

Un satellite est détecté si :

• son azimut correspond au degré courant ;
• son élévation est dans la bande élévation_courante ± 10°.

La tolérance d’élévation simule le lobe d’ouverture d’une vraie antenne.

Le mode charge d’abord les données EEPROM dans un cache SRAM :

Sans cache, un tour complet demanderait environ 360 × 32 accès EEPROM. Avec le cache, il reste seulement 32 lectures initiales puis des comparaisons SRAM.

Les résultats sont stockés dans un bitmap de 32 bits :

L’accès au bit utilise une LUT en Flash :

bitmask_lut:
    .db 1, 2, 4, 8, 16, 32, 64, 128

Après le sweep, si au moins un bit est positionné, slot_filter_mode = 1 et le navigateur AUTO ne montre plus que les satellites détectés.

5. Mini-lab interactif

Le composant ci-dessous rejoue les calculs essentiels du firmware : chemin azimutal le plus court, conversion en pas partiels du X27, largeur PWM du servo et fenêtre de détection du SCAN.

6. Deep-dive technique

6.1 Décodage RC5

Le décodage RC5 est le morceau le plus sensible au timing. Le TSOP fournit un signal digital, mais pas d’horloge. Le firmware échantillonne donc au centre de chaque bit Manchester.

L’ISR EXT_INT7 est bloquante pendant environ 26 ms. Pendant ce temps, aucune autre interruption n’est servie et la boucle principale est gelée. C’est un compromis assumé : capturer la trame sans jitter est prioritaire, et les overlays de 500 ms tolèrent cette erreur temporelle.

6.2 PWM servo

Le Timer1 16 bits est le bon choix pour le servo :

La relation est :

Un bug matériel a marqué le projet : la première version utilisait PB4/OC0 avec Timer0. La fréquence disponible faisait vibrer le servo au lieu de le positionner. Le déplacement du jumper M4 vers PB5/OC1A pour utiliser Timer1 a résolu le problème.

6.3 Stepper et demi-pas

Le X27 est un moteur bipolaire à deux bobines. Le pilotage alterne entre états à deux bobines et états à une bobine :

Avec le réducteur 1:180, il faut 6 × 180 = 1080 pas partiels pour un tour complet, soit 1/3° par pas.

6.4 EEPROM persistante

Chaque slot satellite occupe 16 octets :

L’écriture EEPROM impose une séquence critique :

EEPROM_write_byte:
    sbic   EECR, EEWE
    rjmp   EEPROM_write_byte
    out    EEARH, r17
    out    EEARL, r16
    out    EEDR, r18
    in     r19, SREG
    cli
    sbi    EECR, EEMWE
    sbi    EECR, EEWE
    out    SREG, r19
    ret

Le cli est indispensable. Si une interruption se produit entre EEMWE et EEWE, le délai de 4 cycles est dépassé et l’écriture peut échouer silencieusement.

6.5 LCD memory-mapped

Grâce à XMEM, une commande LCD ressemble à une écriture mémoire normale :

ldi   w, 0x01
sts   LCD_IR, w

Le matériel génère ensuite les signaux : données sur PORTA, adresse haute sur PORTC, pulse ALE, puis pulse /WR.

6.6 Overlays temporisés

Les overlays affichent temporairement SAVED, DELETED, UART ON, ARRIVED ou d’autres messages sur la ligne 2 du LCD.

overlay_ms_left est sur 16 bits ; les écritures depuis le contexte principal sont donc protégées par cli/sei.

6.7 UART comme debug en production

Le miroir UART est un outil de debug embarqué. Quand il est actif, chaque affichage LCD envoie aussi l’état interne sur terminal :

• couche FSM ;
• mode courant ;
• position azimut et élévation ;
• statut de mouvement ;
• contenu logique des deux lignes LCD.

L’injection de commandes forge un événement IR synthétique : l’UART écrit dans last_cmd, inverse last_tog, positionne le flag, puis la boucle principale traite la commande exactement comme si elle venait de la télécommande.

7. Algorithmes clés

7.1 Chemin le plus court en azimut

L’azimut vit sur un cercle. Aller de 350° à 10° doit prendre +20°, pas -340°.

shortest_path_az:
    sub    r18, r16
    sbc    r19, r17

    cpi    r18, low(181)
    ldi    w, high(181)
    cpc    r19, w
    brlt   _check_neg
    subi   r18, low(360)
    sbci   r19, high(360)

_check_neg:
    cpi    r18, low(-180)
    ldi    w, high(-180)
    cpc    r19, w
    brge   _done
    subi   r18, low(-360)
    sbci   r19, high(-360)

_done:
    mov    r16, r18
    mov    r17, r19
    ret

7.2 Arithmétique 16 bits en assembleur

L’ATmega128 est 8 bits. Les nombres 16 bits demandent donc des paires de registres et une propagation manuelle des retenues.

Multiplication 16×16 bits :

mul22:
    CLR2   c3, c2
    LDI2   c1, c0, b1, b0
    ldi    w, 16
_mul_loop:
    LSR2   c1, c0
    brcc   _mul_no_add
    ADD2   c3, c2, a1, a0
_mul_no_add:
    ROR4   c3,c2,c1,c0
    DJNZ   w, _mul_loop
    ret

Division 16÷16 bits non-restoring :

div22:
    MOV2   c1,c0, a1,a0
    CLR2   d1, d0
    ldi    w, 16
_div_loop:
    ROL4   d1,d0,c1,c0
    SUB2   d1,d0, b1,b0
    brcc   _div_ok
    ADD2   d1,d0, b1,b0
_div_ok:
    ROL2   c1, c0
    DJNZ   w, _div_loop
    COM2   c1, c0
    ret

7.3 Accélération hold-to-accelerate

La télécommande envoie environ 9 trames par seconde quand une touche est maintenue. Le toggle bit reste alors constant :

Les seuils 10 et 30 répétitions correspondent à environ 1 s et 3 s.

7.4 Bitmap de détection

Pour tester ou positionner le bit du slot N :

La LUT {1, 2, 4, 8, 16, 32, 64, 128} remplace une boucle de shift. On dépense 8 octets de Flash pour rendre l’accès O(1).

8. Guide utilisateur

8.1 Mise en route

Matériel requis :

• carte STK-300 avec ATmega128L ;
• module M1 pour le stepper ;
• module M2 pour IR et buzzer ;
• module M4 pour le servo ;
• télécommande Vivanco UR Z2 compatible RC5 ;
• câble USB pour l’alimentation et éventuellement l’UART.

Procédure :

1. brancher l’alimentation de la STK-300 ;
2. attendre MODE: AUTO / AZ:000 EL:000 sur le LCD ;
3. laisser le servo se positionner à 0° ;
4. aligner manuellement le stepper si nécessaire ;
5. activer le miroir UART avec MUTE si besoin.

8.2 Commandes télécommande

8.3 Commandes UART

Terminal série : 19 200 bauds, 8-N-1.

8.4 Signaux sonores

9. Journal de développement

9.1 Timeline

Le projet a été développé en un sprint d’environ 48 heures, du 24 au 26 mai 2026.

24 mai 2026 — Jour 1 : fondations

12:40  Lars    Initial commit
18:19  Jean    Ajout documents + bibliothèques cours + helpers
19:07  Jean    Intégration helpers + réorganisation des dépendances
21:19  Jean    Mode save + contrôle EEPROM + feux rouges v3
21:56  Jean    Fix bug mode save
22:31  Jean    Mode AUTO v1
22:57  Jean    Fix scroll + mouvement en arrière-plan + deg→pas
23:36  Jean    Fix bug mode auto

25 mai 2026 — Jour 2 : la nuit la plus longue

00:11  Jean    Fix bug mode auto
01:06  Jean    New fix mode auto
01:27  Jean    Magic byte implementation
01:42  Jean    Empty slot try again
02:24  Lars    empty fix + save_not_working
02:42  Jean    fix save cette fois (baruch hashem si ça marche)
02:50  Jean    fix 2/3 bugs en plus pour save
03:00  Jean    Élévation en degrés + EL max 1800
03:21  Jean    Fonction delete
03:38  Jean    Fix affichage LCD suppression
16:16  Lars    SCAN MODE IMPLÉMENTÉ
17:45  Jean    UART test 1
18:05  Jean    Fix UART bugs
18:25  Jean    Fix registre r16 pour UART + affichage LCD dans UART
18:38  Jean    Fix UART bug encore
18:52  Jean    Retour arrière UART + correction affichages satellites
19:00  Jean    Reset UART first try
19:11  Jean    Nettoyage : arrêt suivi dossier Debug
19:13  Jean    Revert "add UART test 1"
19:14  Jean    Ajout .gitignore pour Debug
19:31  Jean    fix uart STPPPPPP ça marche
19:55  Jean    Fix affichage UART
20:02  Jean    Fix affichage UART
20:16  Jean    Ajout touches pour UART
20:31  Jean    Toggle pour UART
20:38  Jean    Fix toggle UART
21:54  Lars    Buzzer fix
23:41  Lars    Refactor + timer displays

26 mai 2026 — Jour 3 : finition

02:30  Lars    IR interrupts
04:28  Lars    final_v1
14:01  Lars    init github
14:06  Lars    change names

9.2 Les galères mémorables

La saga du Save a été le bug le plus tenace. Entre 01h et 03h du matin, plusieurs commits se sont enchaînés autour du format EEPROM. Le vrai problème : un décalage d’un octet dans le slot, avec 5 espaces de padding au lieu de 4, décalait les champs azimut et élévation.

La saga de l’UART a demandé environ 15 commits en 3 heures, dont un revert complet. Le bug principal venait de r16 alias w, modifié par des macros utilisées dans le driver UART, ce qui corrompait la commande RC5 forgée.

9.3 Statistiques

10. Concepts du cours appliqués

11. Compilation et déploiement

Environnement :

• IDE : Atmel Studio ou Microchip Studio ;
• cible : ATmega128 ;
• configuration : Debug.

Pour recompiler :

1. ouvrir code_source/Projet_MC.asmproj ;
2. vérifier Project → Properties → Device = ATmega128 ;
3. lancer Build → Build Solution ou F7.

Fichiers de sortie :

Flash via avrdude :

avrdude -p m128 -c stk500 -U flash:w:Projet_MC.hex:i
avrdude -p m128 -c stk500 -U eeprom:w:Projet_MC.eep:i

12. Rétrospective

12.1 Ce qui a bien fonctionné

• la séparation drivers/libs a permis de travailler en parallèle ;
• le framework de macros du cours a rendu l’assembleur soutenable ;
• le miroir UART a été indispensable pour diagnostiquer l’état interne ;
• la FSM à deux couches a bien absorbé l’ajout du mode SCAN.

12.2 Ce qu’on referait différemment

• ajouter un référencement automatique du stepper au démarrage ;
• remplacer l’ISR RC5 bloquante par un décodage non bloquant avec Timer Capture ;
• construire des tests unitaires via simulateur AVR pour les algorithmes math et la logique FSM.

12.3 Limites du système

• pas de tracking orbital en temps réel ;
• pas de communication radio avec les satellites ;
• oscillateur RC à ±3%, ce qui limite la marge de décodage RC5 ;
• pas de sauvegarde de la position azimut entre deux redémarrages.

13. Annexes techniques

13.1 Carte mémoire SRAM

13.2 Satellites pré-programmés

13.3 EEPROM initiale Intel HEX

:100000005A495353202020202020200101180000AD
:100010005A487562626C65202020208E00380000F3
:100020005A5469616E676F6E67202059004800002B
:100030005A537461726C696E6B202036012D000016
:100040005A456E766973617420202020200F005100B0
:100050005A4E4F41412D31392020C600210000D2
:100060005A49726964697570202013014100003B
:100070005A5465727261202020202D000C000055
:100080005A41717561202020202078005800002E
:100090005A53756F6D69204E505052002900002C
:00000001FF

13.4 Constantes principales

T1                  = 1870
TOGGLE_MASK         = 0x08

MODE_AUTO           = 0
MODE_MANUEL         = 1
MODE_SCAN           = 2
MODE_COUNT          = 3
LAYER_BROWSING      = 0
LAYER_IN_MODE       = 1

ST_AUTO_BROWSING    = 0
ST_AUTO_MOVING_AZ   = 1
ST_AUTO_MOVING_EL   = 2
ST_AUTO_ARRIVED     = 3
ST_AUTO_CONFIRM_DEL = 4

ST_SCAN_IDLE          = 0
ST_SCAN_SWEEPING      = 1
ST_SCAN_NO_RESULTS    = 2
ST_SCAN_RESULTS_BROWSE = 3

CMD_0 .. CMD_9      = 0x00..0x09
CMD_DEL             = 0x0A
CMD_POWER           = 0x0C
CMD_MUTE            = 0x0D
CMD_VOL_UP          = 0x10
CMD_VOL_DN          = 0x11
CMD_CH_UP           = 0x20
CMD_CH_DN           = 0x21
CMD_GUIDE           = 0x22
CMD_AV              = 0x38

TIMER_TOP           = 10000
TICKS_MIN           = 500
TICKS_MAX           = 900
TICKS_STEP          = 10

AZ_MAX_STEPS        = 1080
AZ_STEP_PARTIAL     = 3
STEPPER_DELAY_MS    = 3

HOLD_THRESHOLD_MED  = 10
HOLD_THRESHOLD_FAST = 30
HOLD_STEP_SLOW      = 1
HOLD_STEP_MED       = 5
HOLD_STEP_FAST      = 10

SAT_MAGIC           = 0x5A
SAT_SLOT_SIZE       = 16
SAT_MAX_SLOTS       = 32
SAT_NAME_LEN        = 10

13.5 Références techniques

1. ATmega128/128L Datasheet, Atmel/Microchip, document 2467.
2. TSOP1838, Vishay, récepteur IR démodulateur 38 kHz.
3. HD44780U, Hitachi, contrôleur LCD dot-matrix.
4. Futaba S3003, spécification servo analogique standard.
5. Switec X27.168, micro-stepper bipolaire pour instrumentation.
6. Vivanco UR Z2, télécommande universelle RC5.
7. RC5 Protocol, Philips, protocole infrarouge bi-phase.

14. Assets à ajouter plus tard

Oui, j’inclurais une vidéo. C’est même l’asset le plus utile pour ce projet : un système embarqué avec moteurs, LCD et télécommande se comprend beaucoup plus vite en mouvement qu’en photo. Idéalement, une vidéo courte de 20 à 40 secondes suffit.

À ajouter si possible :

• une vidéo de démonstration montrant successivement MANUEL, AUTO, puis SCAN ;
• une capture du terminal UART avec le miroir VT100 actif ;
• une photo ou un schéma de câblage annoté avec PB5, PE7, PE2, PD0:3, PE0/1 et les modules M1/M2/M4 ;
• une photo rapprochée du servo et de la tête d’antenne pour visualiser l’axe d’élévation ;
• une capture nette du LCD au démarrage, en MODE: AUTO ;
• une capture pendant MANUEL MOVING ;
• une capture pendant SCANNING AZ:xxx ou N SATS DETECTED ;
• un chronogramme RC5 propre, exporté depuis une simulation ou redessiné ;
• un schéma plus propre de l’organigramme de la boucle principale ;
• éventuellement un court GIF du mini-balai SCAN si la vidéo complète est trop lourde pour la page.

Rapport original

Le PDF ci-dessous conserve la version académique complète du projet, avec les annexes et le code source remis.
